Az áramlási együttható, amelyet gyakran CV -nek jelölnek, kritikus paraméter a szelepek ellenőrzéséhez. Elismert ellenőrző szelepszállítóként az áramlási együttható fogalmának megértése és kommunikálása elengedhetetlen az ügyfelek számára, hogy megalapozott döntéseket hozzanak a szelep kiválasztásáról. Ebben a blogbejegyzésben belemerülünk arra, hogy mi az a ellenőrző szelep áramlási együtthatója, miért számít, és hogyan befolyásolja a különféle típusú ellenőrző szelepek teljesítményét a különböző alkalmazásokban.
Mi az áramlási együttható?
Az áramlási együttható (CV) a szelep folyadék áthaladásának képességének mérése. Úgy definiálják, hogy az amerikai gallonok száma percenként (GPM) 60 ° F -on folyik át egy szelepen, amelynek nyomásesése 1 font / négyzet hüvelyk (psi) a szelepen keresztül. Egyszerűbb értelemben számszerűsíti, hogy a szelep mennyire képes kezelni a szelepet meghatározott nyomás körülmények között. A magasabb CV -érték azt jelzi, hogy a szelep több folyadékot tud átadni egy adott nyomásesésnél, azaz nagyobb áramlási kapacitással rendelkezik.
Matematikailag az áramlási együtthatót a következő képlettel lehet kiszámítani:
[C_v = \ frac {q} {\ sqrt {\ delta p}}]
Ahol:
- (C_v) az áramlási együttható
- (Q) az áramlási sebesség a GPM -ben
- (\ Delta p) a nyomásesés a PSI -ben a szelepen
Az áramlási együttható fontossága a ellenőrző szelepekben
A ellenőrző szelepek esetében az áramlási együttható több okból is döntő jelentőségű. Először is, segít a szelep megfelelő méretezésében egy adott alkalmazáshoz. Ha egy szelep alulméretezett (azaz alacsonyabb CV -vel rendelkezik, mint a szükséges), akkor túlzott nyomásesést okozhat, ami energiaveszteséget, csökkentési rendszer hatékonyságát és a szelep és más alkatrészek potenciális károsodását eredményezheti a rendszerben. Másrészt egy túlméretezett szelep (a szükségesnél magasabb CV) drágább lehet, és nem működhet optimálisan, ami olyan problémákhoz vezet, mint a víz kalapács és az instabilitás.
Másodszor, az áramlási együttható befolyásolja a ellenőrző szelep teljesítményét a visszaáramlás megelőzésében. A megfelelő CV -vel rendelkező szelep biztosítja, hogy a folyadék simán átfolyhasson rajta az előremeneti irányban, miközben továbbra is gyorsan és hatékonyan bezárhat, amikor az áramlás megfordul. Ez különösen fontos azokban az alkalmazásokban, ahol a visszaküldés károsíthatja a berendezéseket, szennyezi a folyadékot, vagy megzavarhatja a rendszer normál működését.
Áramlási együttható és különféle típusú ellenőrző szelepek
Ellenőrzőszelep -beszállítóként a ellenőrző szelepek széles skáláját kínáljuk, mindegyiknek saját egyedi jellemzőivel és áramlási együtthatóval rendelkezik. Vessen egy pillantást néhány általános típusú ellenőrző szelepre és az áramlási együtthatók változási változásaira.
Dugattyúellenőrző szelep
ADugattyúellenőrző szelepismert a megbízható működéséről és a nagynyomású alkalmazások kezelésének képességéről. Egy dugattyúból áll, amely egy hengeren belül mozog, hogy szabályozza a folyadék áramlását. A dugattyús ellenőrző szelep áramlási együtthatója számos tényezőtől függ, beleértve a szelep méretét, a dugattyú és a henger kialakítását, valamint az építési anyagot. Általában a dugattyú -ellenőrző szelepek viszonylag nagy áramlási együtthatókkal rendelkeznek, így alkalmassá teszik azokat olyan alkalmazásokra, ahol nagy mennyiségű folyadékot kell átadni, minimális nyomáseséssel.
Ostya emelési ellenőrző szelep

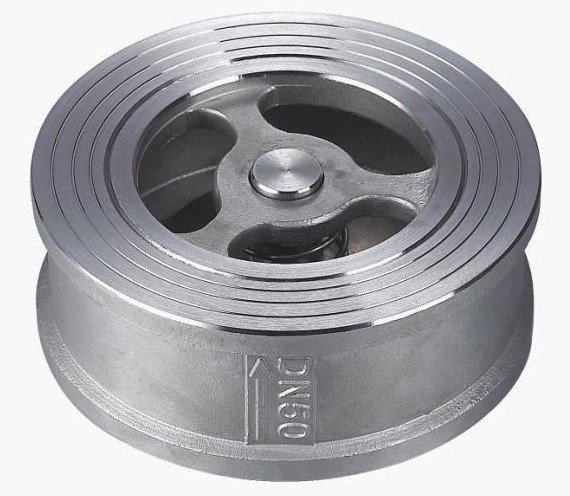

AOstya emelési ellenőrző szelepegy kompakt és könnyű szelep, amelyet általában a csővezetékekben használnak. Úgy működik, hogy egy lemezt emeli az ülésről, hogy előrehaladjon, majd visszaesjen az ülésre, hogy megakadályozza a visszakapcsolást. Az ostya -emelési ellenőrző szelep áramlási együtthatóját a szelep mérete, a tárcsa alakja és kialakítása, valamint az ülés anyagát befolyásolja. Ezeknek a szelepeknek általában mérsékelt áramlási együtthatói vannak, így jó választásuk lehet azoknál az alkalmazásokhoz, ahol a hely korlátozott, és ésszerű áramlási kapacitása szükséges.
Tengelyirányú áramlás (nem SLAM) Ellenőrző szelep

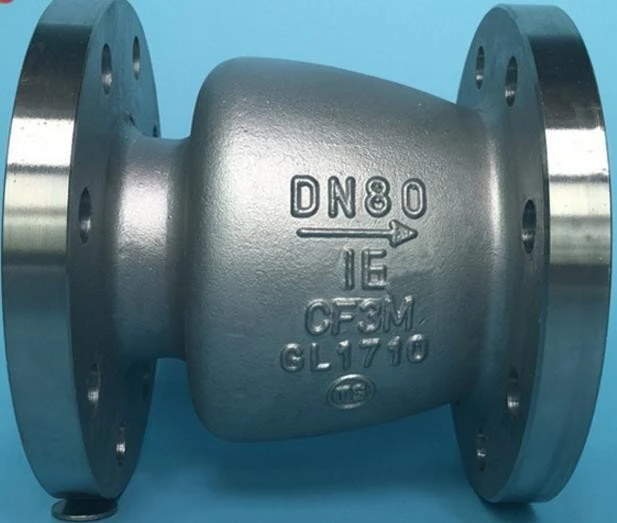

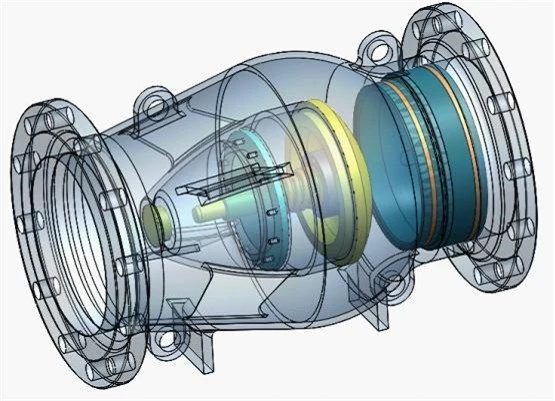

ATengelyirányú áramlás (nem SLAM) Ellenőrző szelepÚgy tervezték, hogy minimalizálja a víz kalapácsot és megakadályozza a hirtelen szelep bezárását. Egyszerűsített kialakítással rendelkezik, amely lehetővé teszi a sima folyadék áramlását az előremeneti irányban. A tengelyirányú áramlás -ellenőrző szelep áramlási együtthatója viszonylag magas annak hatékony kialakítása miatt, ami csökkenti a turbulenciát és a nyomásesést. Ezek a szelepek ideálisak azokhoz az alkalmazásokhoz, ahol nagy áramlási sebesség és megbízható visszaáramlás szükséges, például nagy vízellátási rendszerekben és ipari csővezetékekben.
A ellenőrző szelepek áramlási együtthatóját befolyásoló tényezők
A ellenőrző szelep típusán kívül számos más tényező befolyásolhatja az áramlási együtthatót. Ide tartoznak:
- Szelep mérete:A nagyobb szelepek általában nagyobb áramlási együtthatókkal rendelkeznek, mivel több folyadékot tudnak befogadni. A szelepméret és az áramlási együttható közötti kapcsolat azonban nem mindig lineáris, mivel más tényezők, például a szeleptervezés és a belső geometria is szerepet játszanak.
- Folyadék tulajdonságok:A folyadék viszkozitása, sűrűsége és hőmérséklete befolyásolhatja az áramlási együtthatót. Például egy viszkózusabb folyadékhoz nagyobb nyomásesés szükséges az azonos áramlási sebesség eléréséhez, ami alacsonyabb effektív áramlási együtthatót eredményez.
- Szelep kialakítása:A szelep belső kialakítása, beleértve az áramlási út alakját, az esetleges akadályok jelenlétét és a tömítési mechanizmus típusát, jelentősen befolyásolhatja az áramlási együtthatót. A jól megtervezett szelep, sima áramlási útval és minimális korlátozásokkal, nagyobb az áramlási együttható.
- Üzemeltetési feltételek:A szelep működésének nyomás és áramlási sebessége szintén befolyásolhatja az áramlási együtthatót. Bizonyos esetekben az áramlási együttható a meghatározott működési feltételektől függően változhat, és fontos, hogy ezeket a tényezőket vizsgáljuk meg a szelep kiválasztásakor.
Az alkalmazás megfelelő áramlási együtthatójának meghatározása
Az alkalmazás megfelelő áramlási együtthatójának meghatározásához a következő lépéseket kell mérlegelnie:
- Számítsa ki a szükséges áramlási sebességet:Határozza meg a folyadék maximális áramlási sebességét, amelyet a szelepnek kezelnie kell a rendszerben. Ez alapulhat a folyamatkövetelményeken, az upstream és a downstream berendezések kapacitásán, valamint az esetleges biztonsági tényezőkön.
- Becsülje meg a nyomásesést:Számítsa ki a szelepen a várható nyomásesés normál működési körülmények között. Ez megtehető mérnöki számításokkal vagy a hasonló szelepek gyártó adatainak hivatkozásával.
- Válassza ki a szelep típusát:Az alkalmazási követelmények, például a folyadék típusa, a nyomás és a hőmérsékleti feltételek, valamint a visszaáramlás megelőzésének szükségessége alapján válassza ki a megfelelő típusú ellenőrző szelep típusát.
- Válassza ki a szelep méretét:A kiszámított áramlási sebesség és a nyomásesés felhasználásával olvassa el a gyártó áramlási együtthatójának adatait a szelepméret kiválasztásához, amelynek CV értéke megfelel vagy meghaladja az Ön igényeit. Fontos annak biztosítása, hogy a szelep ne legyen túlméretezett vagy alulméretezett az optimális teljesítmény elérése érdekében.
Következtetés
Az áramlási együttható egy alapvető paraméter, amely döntő szerepet játszik a ellenőrző szelepek kiválasztásában és teljesítményében. Ellenőrzőszelep -beszállítóként megértjük annak fontosságát, hogy ügyfeleinknek pontos információkat nyújtsunk a szelepeink áramlási együtthatójáról, hogy segítsék őket a megfelelő választáshoz az alkalmazásukhoz. Akár szüksége van aDugattyúellenőrző szelep, aOstya emelési ellenőrző szelep, vagy egyTengelyirányú áramlás (nem SLAM) Ellenőrző szelep, Megvan a szakértelem és a termékek, amelyek megfelelnek az Ön igényeinek.
Ha bármilyen kérdése van a ellenőrző szelepek áramlási együtthatójával kapcsolatban, vagy segítségre van szüksége az alkalmazáshoz megfelelő szelep kiválasztásához, kérjük, vegye fel velünk a kapcsolatot. Szakértői csapatunk készen áll arra, hogy segítsen megtalálni a legjobb megoldást az Ön konkrét igényeihez. Indítsuk el a beszélgetést, és vizsgáljuk meg, hogy a ellenőrző szelepek hogyan javíthatják a rendszerek hatékonyságát és megbízhatóságát.
Referenciák
- Crane Co., "A folyadékok áramlása a szelepeken, a szerelvényeken és a csőn", 410. sz. Műszaki cikk.
- ASME MFC-17M-2002, "Gázáramlás mérése zárt vezetékekben turbina-mérőkkel".
- ISA-75.01.01-2007, "Áramlási egyenletek a vezérlőszelepek méretére".
